分流器口的防水檢測案例
飲料機分流器---它是用于飲料機內部原料分配的部件。分流器口可以將飲料從一個裝置中分流到多個管道或出口，以實現多種口味的飲料選擇。為了避免發生串味等一系列問題，“分流器口”的設計和制造要求非常嚴格，需要經過多次防水實驗和測試，以確保分流器口的密封性能和耐壓性，在高壓力和高溫度下仍然保持良好的密封性和防水性。
測試要求：IPX8內圓外圓測試，測試完后激光打標，掃碼溯源。
解決方案：本次測試為差壓氣密測試，硬件集成了：PLC、打標機、氣密儀器、運動控制、上位機打標氣密測試交互、MES上傳。

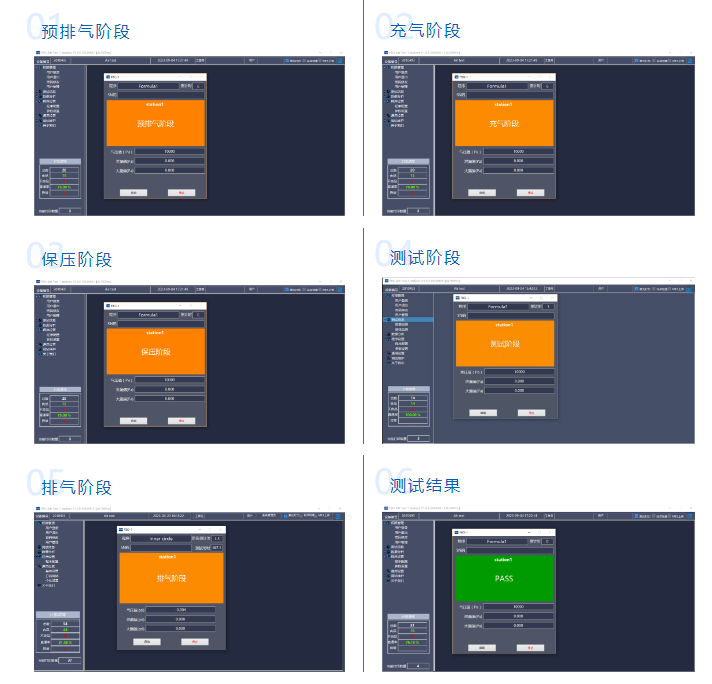

制作合適的治具。該治具配備兩個測試孔，通過上位機與plc的聯合控制實現外圓與內圓串行測試。該設計巧妙的實現了一套治具對兩個不同測試區域的聯動測試，在極大地提高了產線效率的同時也大大降低了人工成本。我們采用了我司的差壓氣密檢漏儀--AL700Pro，其充氣時間為10秒，保壓時間為5秒，測試時間為30秒，排氣時間為5秒，泄漏上下值為正負50KPa。配備了PLC和三個物料傳感器。PLC通過指令來進行運動控制，實現滑軌自動進出和氣缸的上下動作。三個傳感器用于定位操作，包括復位、激光打標和氣密測試。為了實時觀測數據并在打標完成后進行MES上傳，我們還配備了上位機。這樣，客戶可以保存并查看產品的測試數據，并且能夠更好地判斷產品的使用年限。

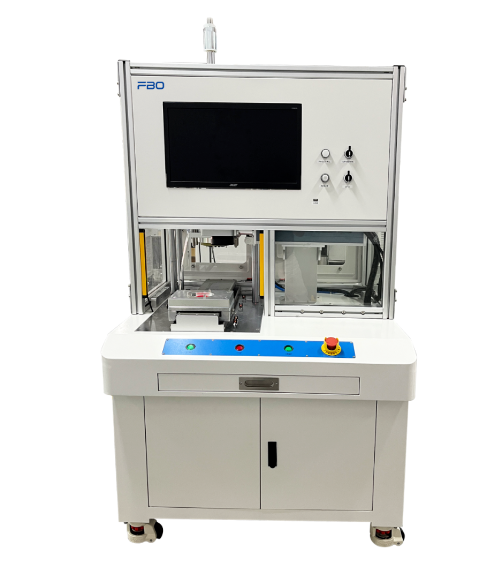

本次測試是我司自主研發的一款多功能氣密測試設備。我們的研發團隊在實現氣密性測試的同時，還滿足了客戶對合格產品打標溯源的要求。這次嘗試將多功能集成到同一臺設備，既是我們技術上的不斷進步，也是我們團隊整合能力的體現。
